Верстачные упоры и монтажные клинья: как выбрать приспособления для позиционирования деталей

Верстачные упоры и монтажные клинья решают разные задачи: упор создаёт жёсткую базу для обработки детали, а клин компенсирует зазор и фиксирует неровный контакт. Если нужно выдержать направление усилия при строгании или пилении, выбирайте упор, совместимый с профилем верстака. Для временного подклинивания при сборке достаточно клиньев из подходящего материала. Универсального приспособления нет: каждый класс имеет свои ограничения по нагрузке и совместимости.

Зачем позиционировать деталь: две разные задачи

Позиционирование детали на верстаке преследует две цели: либо задать ей неподвижную базовую линию (или угол), либо устранить зазор между сопрягаемыми поверхностями. В первом случае применяют упоры, которые воспринимают усилие обработки и удерживают деталь от смещения. Во втором — клинья, которые заполняют пустоту и создают натяг. Когда деталь нужно одновременно прижать и выровнять, эти приспособления могут дополнять друг друга, но не заменять полноценный прижим.

Верстачные упоры: классы решений и совместимость

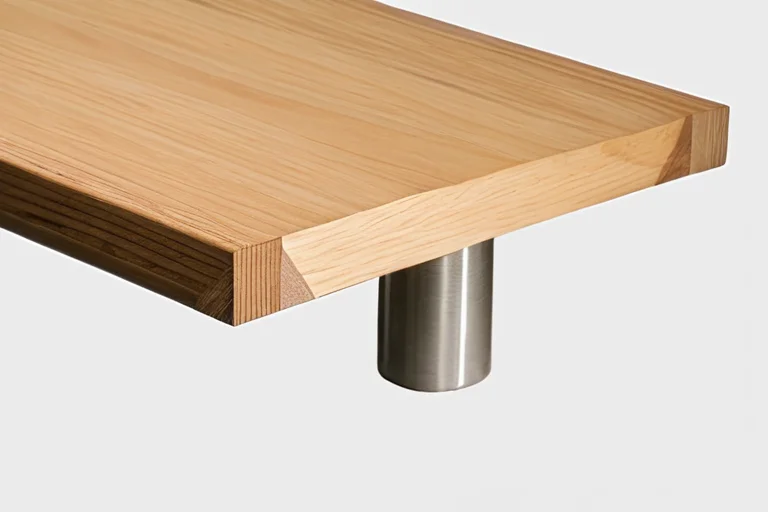

Верстачные упоры бывают низкими (для тонких деталей) и высокими (для массивных заготовок), регулируемыми по высоте и фиксированными. Их совместимость определяется способом крепления к верстаку: пазами, струбцинами или встроенными профилями. Ограничения касаются высоты детали (упор не должен быть ниже её плоскости) и направления усилия — упор работает на сжатие, а не на сдвиг. При выборе проверяйте, чтобы крепление выдерживало предполагаемую нагрузку без деформации.

Монтажные клинья: назначение и ограничения

Клинья применяют для компенсации зазора при сборке, подклинивания под опоры или фиксации неровных поверхностей. Материал клина (дерево, пластик, металл) влияет на удержание и риск повреждения детали: мягкие клинья оставляют меньше следов, но быстрее изнашиваются. Ограничения возникают при высоких нагрузках (клип может выскочить) и на скользких поверхностях (требуется дополнительная фиксация). Клин не предназначен для постоянного силового зажима — только для временного позиционирования.

Сравнение по критериям выбора

Чтобы выбрать между упором и клином, оцените тип удержания, необходимость регулировки, совместимость с оснасткой и допустимость следов на детали. Упоры дают жёсткую фиксацию и подходят для интенсивной обработки, клинья — для быстрой компенсации зазоров. Совместимость упора зависит от профиля верстака, клина — от материала и формы детали. Ниже приведена таблица для сопоставления классов.

Частые ошибки при подборе

Одна из типичных ошибок — установка упора не по направлению усилия: например, при строгании вдоль волокон упор должен воспринимать горизонтальную нагрузку, а не вертикальную. Другая ошибка — использование клина как замены полноценному прижиму: клин не обеспечивает постоянного усилия и может ослабнуть. Также часто игнорируют совместимость с оснасткой верстака: упор с креплением под струбцину не подойдёт для верстака с пазами без переходника.
