CAN-шина автомобиля: как блоки обмениваются данными по двум проводам

CAN-шина автомобиля — это общая линия связи, по которой электронные блоки обмениваются короткими сообщениями по паре проводов вместо того, чтобы соединяться друг с другом отдельными кабелями. Владельцу это даёт практический результат: меньше проводки, предсказуемый обмен данными и возможность читать часть параметров и ошибок через штатный диагностический разъём, не перерезая провода. Для первого шага достаточно понять, что шина — это транспорт для сообщений, а не «магическая» деталь.

Зачем автомобилю CAN-шина вместо отдельных проводов

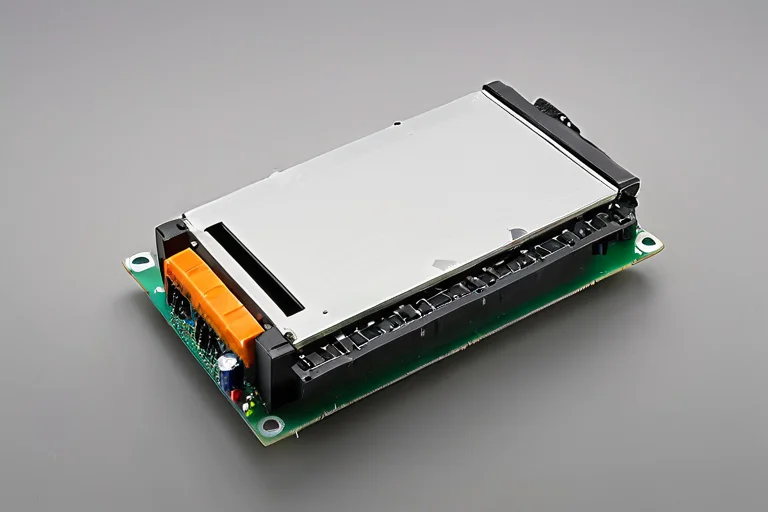

Когда в машине появляется много электронных блоков — управление двигателем, кузовом, климатом, освещением — схема «каждый блок соединён с каждым» быстро становится громоздкой. Общая шина позволяет нескольким блокам отправлять сообщения по одним и тем же линиям, а остальные участники принимают только те кадры, которые им нужны. Практический итог — меньше проводов и соединений, проще искать причину неисправности по поведению целой группы функций. При этом шина не отменяет локальные цепи питания и отдельные датчики: она связывает именно блоки управления.

Как два провода CAN передают данные

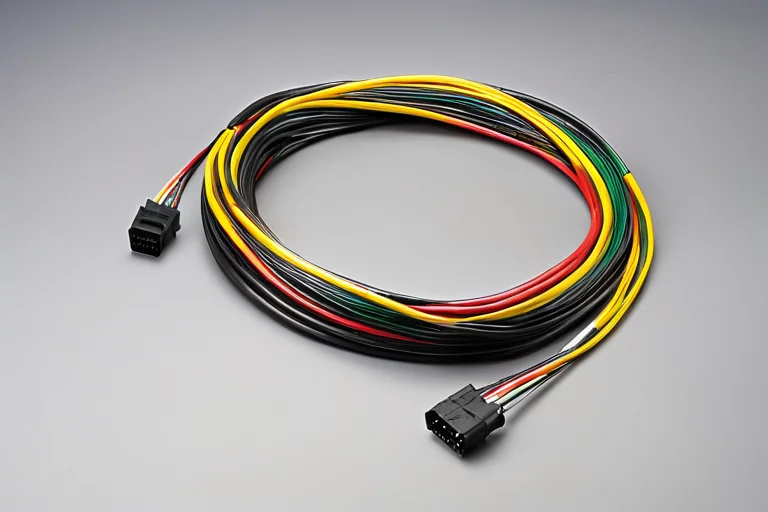

Физически CAN-шина опирается на пару проводов, которые часто обозначают как CAN_H и CAN_L: сигнал передаётся не абсолютным напряжением одного провода, а разностью между ними. Такая дифференциальная передача устойчивее к помехам в автомобильной среде, потому что наводка обычно действует на оба провода похожим образом и вычитается при приёме. На концах шины предусматривают терминаторы — элементы, согласующие линию и снижающие отражения сигнала; их наличие и исправность проверяют по руководству конкретного автомобиля. Любые измерения в цепях шины проводят только по документации, а к сетям, связанным с системами безопасности, самодельные устройства не подключают.

Кадр сообщения: идентификатор, данные и арбитраж

Каждое сообщение в CAN оформляется кадром, в котором есть идентификатор и поле данных. Идентификатор задаёт смысл и приоритет сообщения, а не адрес конкретного получателя: блоки на шине слышат кадр и сами решают, нужен ли он им, фильтруя по идентификатору. Если несколько блоков начинают передачу одновременно, работает арбитраж: более приоритетный кадр получает доступ к линии, а менее приоритетный участник отступает и повторяет попытку позже, не разрушая данные. В поле данных передаются параметры — условно скорость, температура или положение исполнительного механизма, — но конкретные значения и их кодировка определяются документацией автомобиля, а не общим стандартом.

Что даёт CAN-шина при диагностике без вмешательства в проводку

Штатный диагностический разъём даёт доступ к шине, и совместимый сканер читает сообщения, коды неисправностей и часть текущих параметров, не требуя вскрывать жгуты проводов. Для владельца это способ зафиксировать, какие функции ведут себя нештатно, и сохранить наблюдения до обращения к специалисту. Ограничение в том, что доступны не все сообщения: часть внутренних кадров блоков может не выдаваться через диагностический интерфейс. Совместимость сканера или адаптера с конкретным автомобилем сверяют по руководству устройства и документации машины, а не по обещаниям продавца.

Границы самостоятельной работы с CAN

Безопасная самостоятельная работа — чтение данных штатным сканером, изучение документации и фиксация того, что видно на экране. Опасно подключать самодельные устройства к шинам, связанным с управлением безопасностью и силовыми цепями: ошибка в подключении может нарушить работу систем, от которых зависит поведение автомобиля. Если совместимость адаптера или назначение конкретных проводов вызывает сомнение, работу останавливают и сверяются с руководством или обращаются к специалисту. Шина не предназначена для экспериментов «на живую» — она часть архитектуры управления машиной.
